搪玻璃反应锅(开式)

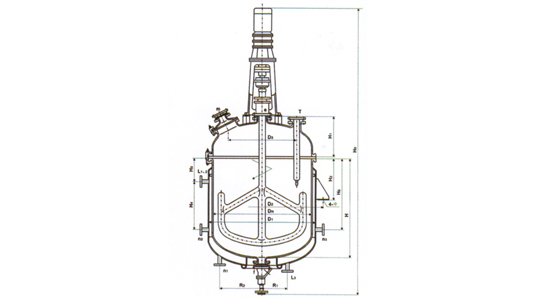

搪玻璃反应锅主要尺寸（开式）50-8000L

规格型号			50	100	200	300	500	662410008430	1500	2000	3000	5000	6300	8000
主要尺寸（毫米）	DN		500	600	700	800	900	1200	1300	1300	1600	1750	1750	2000
	D1		600	700	800	900	1000	1300	1450	1450	1750	1900	1900	2200
	D2		728	829	947	1048	1108	1488	1639	1639	1981	2203	2227	2457
	D3		350	420	490	560	630	840	910	910	1120	1200	1220	1400
	H		435	495	700	780	995	1200	1395	1735	1740	2318	2900	2850
	H1		2060	2183	2662	3100	3130	3530	3760	4160	4235	4920	5640	5740
	H1		266	302	331	381	406	500	525	525	600	648	670	740
	H2		300	320	350	350	400	500	550	550	600	815	850	900
	H3		220	220	230	240	250	280	310	310	310	330	350	400
	H4								600	690	937	1400	1800	1800
	H5											1730	1300	1300
	R1		250	250	250	250	270	315	315	315	315	350	350	400
	R2								507	507	614	550	550	510
	φ		25	25	25	25	25	30	30	30	30	36	36	30
管楼表（毫米）	a	备用孔	65	65	80	80	100	100	100	100	100	125	125	150
	b	备用孔			65	65		125	125	125	125	150	150	50
	c	备用孔						100	100	100	100	125	125	150
	d	备用孔						100	125	125	125	125	150	150
	e	搅拌孔	65	65	80	100	100	125	125	125	125	125	150	150
	f	搅拌孔	65	65	80	80	80	100	100	100	125	125	150	150
	m	人/手孔	80	80	125	125	150	250×350	300×400	300×400	300×400	300×400	300×400	300×400
	T	测温孔	65	65	65	65	65	100	100	100	100	1001	200	200
	S1	试镜孔	65	65	65	65	80	100	125	125	125	125	125	125
	S2	试镜孔			65	65	80
	L1、2	水、蒸汽进出口	20	20	25	25	32	32	40	40	50	65	65	80
	L3		20	20	25	25	32	32	40	40	50	65	65	80
	n1、2								50	50	65	65	65	80
	n3											65	65	80
实际容积（L）			65	130	240	350	570	1240	1660	2150	3240	5310	6624	8430
传热容积（m2）			0.34	0.66	1.26	1.75	2.64	4.54	5.34	7.02	8.61	13.1	16.0	18.2
电动机功率（KW）			0.75	1.1	1.5	2.2	3	4	4	4	5.5	7.5	7.5	11
设备重量Kg（不含传动装置）			280	310	470	600	780	1440	1880	2320	3290	4220	5280	6800
