1、本产品分W-1型及W-0.5型凹凸行骗，每片尾0.5m²，设备外径尾φ960mm。定型规格为1.5 m²-15 m²系列，可根据所需冷凝量来选择。
2、体积小、重量轻、结构紧凑。一台冷凝面积为10 m²的W-1型搪玻璃片式冷凝器，只有980公斤，故运输、安装极为方便。
3、热气流的冷凝，通过热气流和冷却水的逆向流动进行交换。 片层间距小而均匀；介质反复地扩散、会合、流动，有效地提高冷凝效率并消除气流外泄现象。一般情况下可采用自来水作为冷凝液即可达到良好的冷凝效果。必要时可将冷却水分层并联进出可大大提高冷凝效果。
4、 本产品与相同面积的谈玻璃套筒式冷凝器、石墨热交换器相比较，冷凝效果可提高1-2倍。
5、经一定使用期限后，如发生有部件损坏，可进行局部更换或减单片，不会造成整机暴沸或停产，有效延长整机使用寿命。
| W 0.5型 | W 1型 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 换热面积（m2） | 中层片数(片） | 总高H（mm） | 外径φ（mm） | 重量（kg） | 换热面积（m2） | 中层片数（片） | 总高H（mm） | 外径φ（mm） | 重量（kg） |
| 1.5 | 2 | 670 | 700 | 230 | 5 | 4 | 1000 | 960 | 580 |
| 2 | 3 | 760 | 700 | 270 | 6 | 5 | 1100 | 960 | 660 |
| 2.5 | 4 | 850 | 700 | 320 | 7 | 6 | 1200 | 960 | 740 |
| 3 | 5 | 950 | 700 | 360 | 8 | 7 | 1290 | 960 | 820 |
| 3.5 | 6 | 1040 | 700 | 410 | 9 | 8 | 1380 | 960 | 900 |
| 4 | 7 | 1130 | 700 | 450 | 10 | 9 | 1470 | 960 | 980 |
| 4.5 | 8 | 1220 | 700 | 500 | 11 | 10 | 1560 | 960 | 1060 |
| 5 | 9 | 1320 | 700 | 550 | 12 | 11 | 1650 | 960 | 1140 |
| 6 | 11 | 1500 | 700 | 650 | 13 | 12 | 1740 | 960 | 1220 |
| 6.5 | 12 | 1600 | 700 | 700 | 14 | 13 | 1830 | 960 | 1300 |
| 7 | 13 | 1680 | 700 | 750 | 15 | 14 | 1920 | 960 | 1380 |

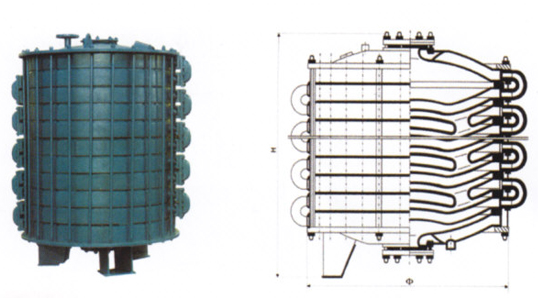

| 途图中 | W 0.5型 | W 1型 |
|---|---|---|
| φ | 450mm | 660mm |
| R | 220mm | 220mm |
| D | φ20mm | φ22mm |
| A | 介质进出口DN80 | 介质进出口DN100 |
| B | 进出水管G1‘束接 | 进出水管G1‘束接 |
